鉄道トンネルを掘る† [ 編集 ]

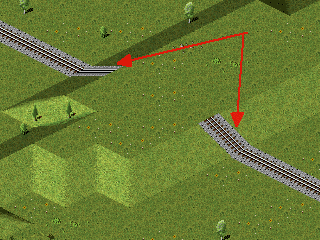

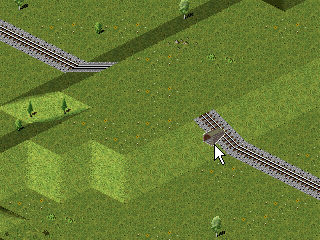

線路を伸ばし、入り口・出口を共に１マス分の坂にします。

鉄道ツールからトンネル建設を選び、

入り口にカーソルを合せてクリックします。

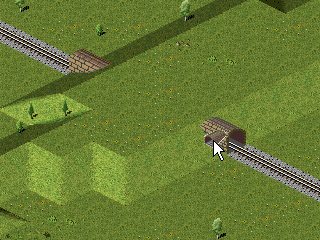

掘れました。(・∀・)／

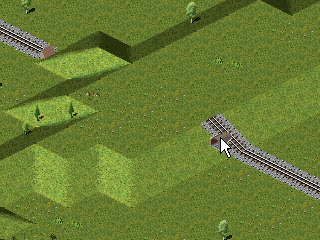

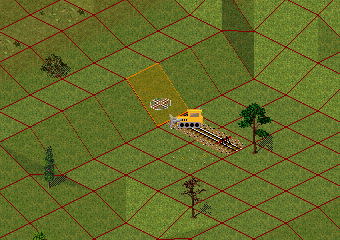

途中がへこんでいたり、

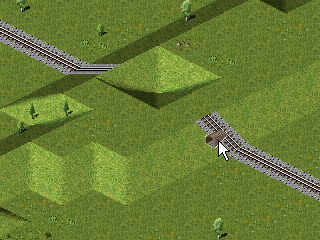

出口が曲ってたりするとエラーになります。(・Ａ・)?

急坂に対してもエラーとなります。

~~※残念ながら、トンネルの中で曲ったり、信号やポイント、駅を作ることはできません。また、同じ高さで交差することもできません。~~

※トンネルの中で曲がったり、信号やポイント、駅は作る事が可能になりました。
操作手順は、後述のトンネルの曲げ方以降を参照ください。

↑

道路トンネルを掘る† [ 編集 ]

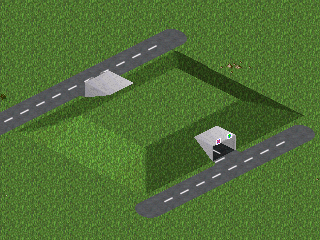

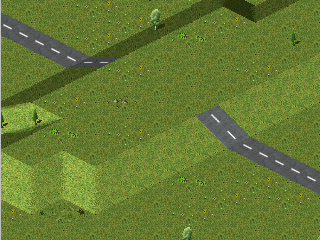

手順は鉄道と同じです。道路を伸ばし、入り口は１マス分の坂にします。

道路ツールからトンネル建設を選び、

入り口にカーソルを合せてクリック。

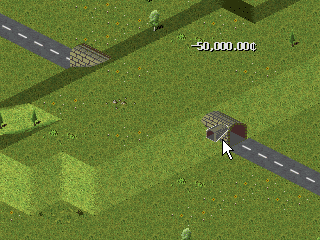

掘れました。(・∀・)／

↑

トンネルを掘る[110.0以降]† [ 編集 ]

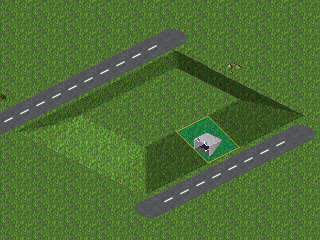

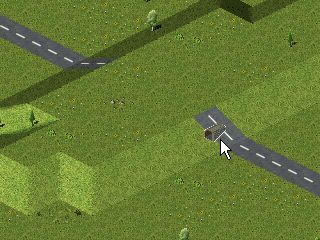

110.0以降では、スロープ上であれば道路や線路がなくてもトンネルを掘る事ができます。

トンネルの横に道路や線路があれば、自動的に接続してくれます。

↑

トンネルを掘る -緩急坂に関する注意点-[120.0.1以降]† [ 編集 ]

120.0.1以降に対応したpakセットには2種類の高さの異なる坂が存在する場合があります。
pak128、pak64nipponなど標準では従来より勾配が緩い坂(tile_height=8)が採用されているpakでは、緩いほうの坂ではトンネルの入口は作れませんので注意してください。
また、地上や他線との間にway_height_clearanceで指定された高度がない場合はトンネルを伸ばすことができません。
一方、pak64やpak64japanなどでは従来の坂に加え従来より勾配が高い坂が存在(tile_height=16)しますが、その場合勾配の高いほうの坂にはトンネルの入口は作れません。

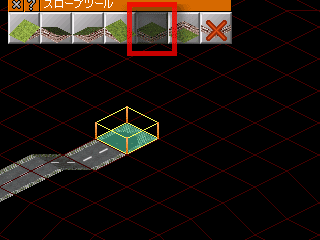

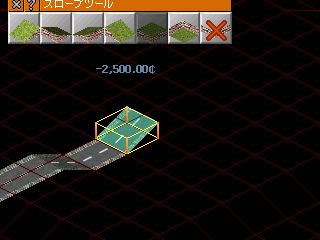

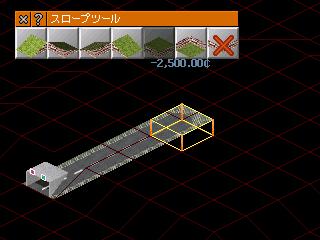

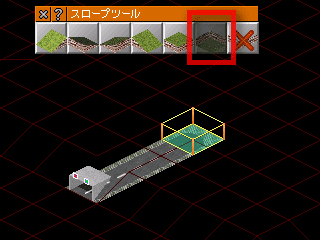

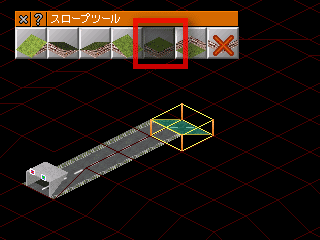

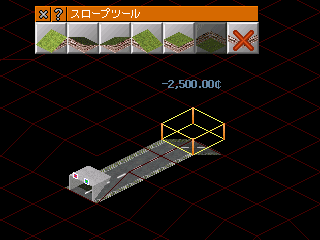

スロープツールで通常のスロープを付けることによりトンネルの入口を作ることができます。

↑

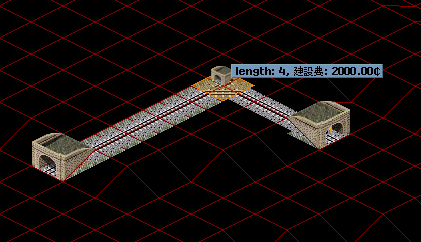

トンネルの曲げ方・トンネル内に駅,信号の設置方法† [ 編集 ]

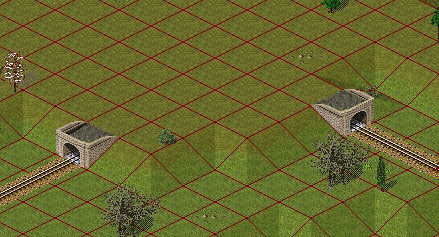

[Ctrl]キーを押しながら、トンネルを建設します。

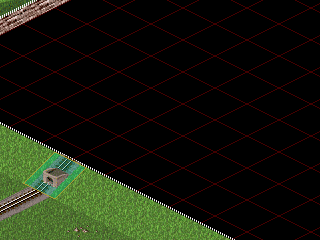

全地下表示に変更します。
[設定/表示設定]→[地下路線建設モード]をクリックするか、ショートカットキーの「Shift+U」(デフォルト値，pakセットにより異なる場合があります)を使用します。

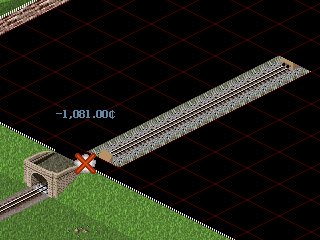

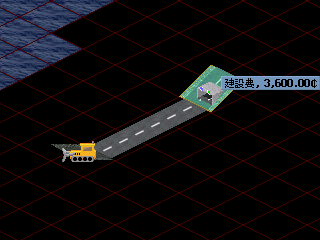

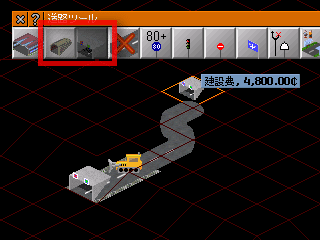

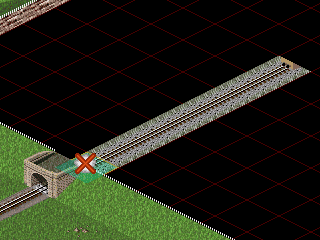

トンネルを延伸します。

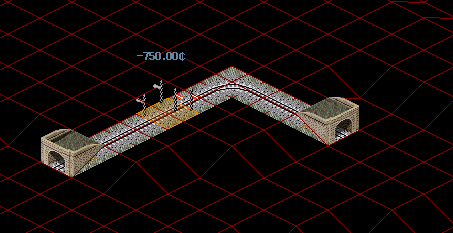

もう片方の坑口からも延伸して接続します。

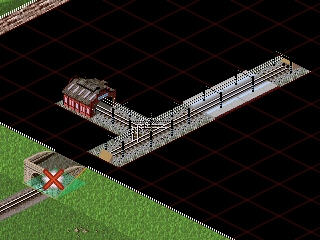

トンネル内に駅や信号を設置します。
トンネルを延長する時、地上部分の高さが不十分だと建設されませんので
注意してください。

再度、[設定/表示設定]→[地下路線建設モード]をクリックまたは、ショートカットキーの「Shift+U」で元の表示に戻ります。

↑

ハイトカットモード† [ 編集 ]

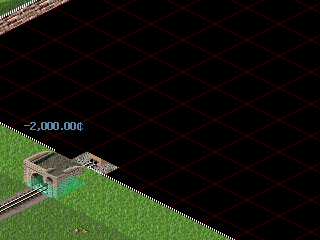

102.2以降では、ハイトカット表示も使えます。

ハイトカット表示に変更するには、pak64ではツールバーのをクリックするか、ショートカットキーの「Ctrl+U」(デフォルト値，pakセットにより異なる場合があります)を使用します。
ウィンドウから操作するには、[設定/表示設定]→[ハイトカット表示モード]をオンにします。横にある左右ボタンでレベルを変更できます。
